Spindelmotor RWA, type PLA 5, PLA 6, PLA 8 of PLA 101.
Uitvoering algemeen:
- Spindelmotor RWA, type PLA 5 / 6 / 8 / 101.
- Leverbaar in type S2 (met geintegreerde stop), S3 (met geintegr. terugloop van spindel-as naar 0-stand bij hervatting stroom na stroomuitval), S4 (met impuls generator, externe uitschakeling verplicht).
- Geschikt voor natuurlijke rook- / warmteafvoer of beluchting (NRA / RWA).
- Toepasbaar voor aansturing van gebouwbeheersystemen (GLT / LON / CAN).
- Met einddemping, voor het geruisloos inlopen van vleugel in kozijn.
- Robuust en corrosie-bestendig.
- Synchroon-uitvoering met op aanvraag gelijkloopregeling (S4).
- Terugmeldcontact in eindstand, op aanvraag.
- Brandbeproeving (300 graden C) bij TUV-Nord KH04/3782.2.
- VdS-Bauteilprufung G 505007.
Uitvoering PLA 5-S3 of S4:
- Aansluitspanning 24V DC, maximale rimpel (voeding) 2 Vss.
- Uitgangsstroomsterkte 0,7 / 1,0A, slaglengte leverbaar 300 - 1000mm.
- Slagtolerantie +/- 5%, duw- trekkracht 500N.
- Openingssnelheid (24V 2/3 kracht), 10.0mm per seconde.
- Vandaal-bestendig tot 12000N, beschermingsgraad IP65.

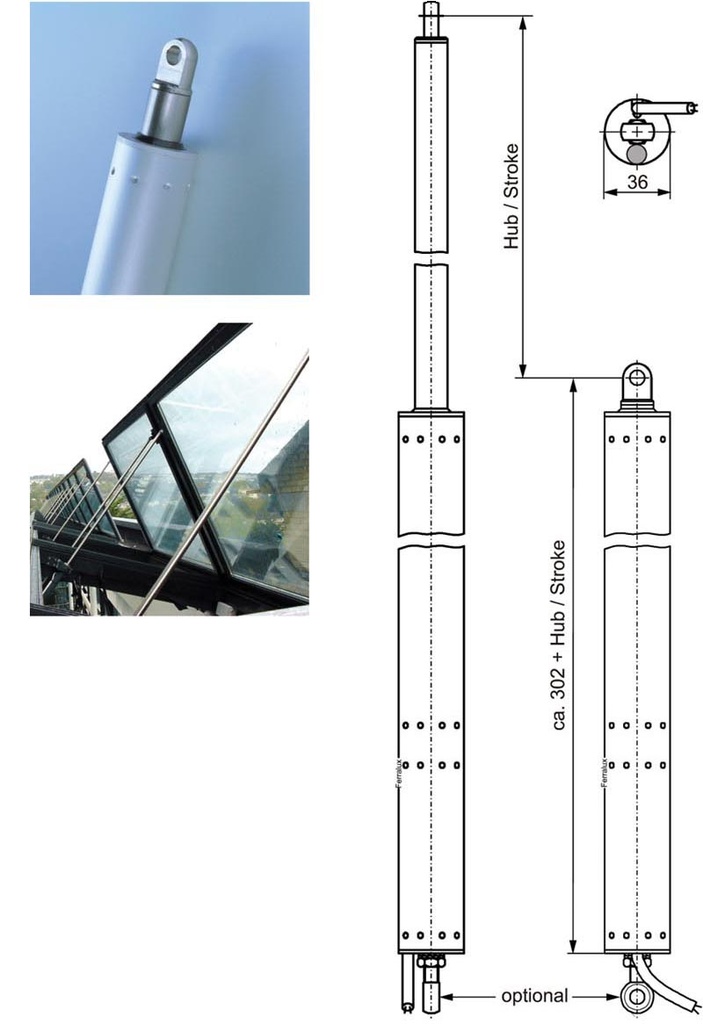

- Bedrijfstemp. -5, +75 graden C, stang rond ca. 36mm, lengte 302 + slag.
- Temperatuurstabiliteit B.300 graden C (volgens DIN EN 12101/2).
- Stang rond ca. 36mm, lengte 302 + slag.
- Kabellengte ca. 2500mm, doorsnede kabel 2 x 0,75 / 4 x 0,75 vierkante mm.
- Aansluitkabel silicone FRNC-LSIHSI, exclusief bevestigingsmiddelen.
Aanvulling voor PLA 6-S2 of S4 afwijkend t.o.v. PLA 5-S3 of S4:
- Uitgangsstroomsterkte 0,6 / 0,8A, duw- trekkracht 600N.
- Openingssnelheid (24V 2/3 kracht), 5.77mm per seconde.
Aanvulling voor PLA 8-S3 of S4 afwijkend t.o.v. PLA 5-S3 of S4:
- Uitgangsstroomsterkte 1,0 / 1,4A, duw- trekkracht 800N.
- Openingssnelheid (24V 2/3 kracht), 10.42mm per seconde.
Aanvulling voor PLA 101-S2 of S4 afwijkend t.o.v. PLA 5-S3 of S4:
- Uitgangsstroomsterkte 0,8 / 1,2A, duw- trekkracht 1000N.
- Openingssnelheid (24V 2/3 kracht), 4.63mm per seconde.
Te leveren materiaal en oppervlaktebehandeling:
- Spindel, RVS, beschermhuis, aluminium naturel geanodiseerd E6 / EV1.
- Poederlak, kleur volgens RAL .... , startkosten voor lakken mogelijk.
